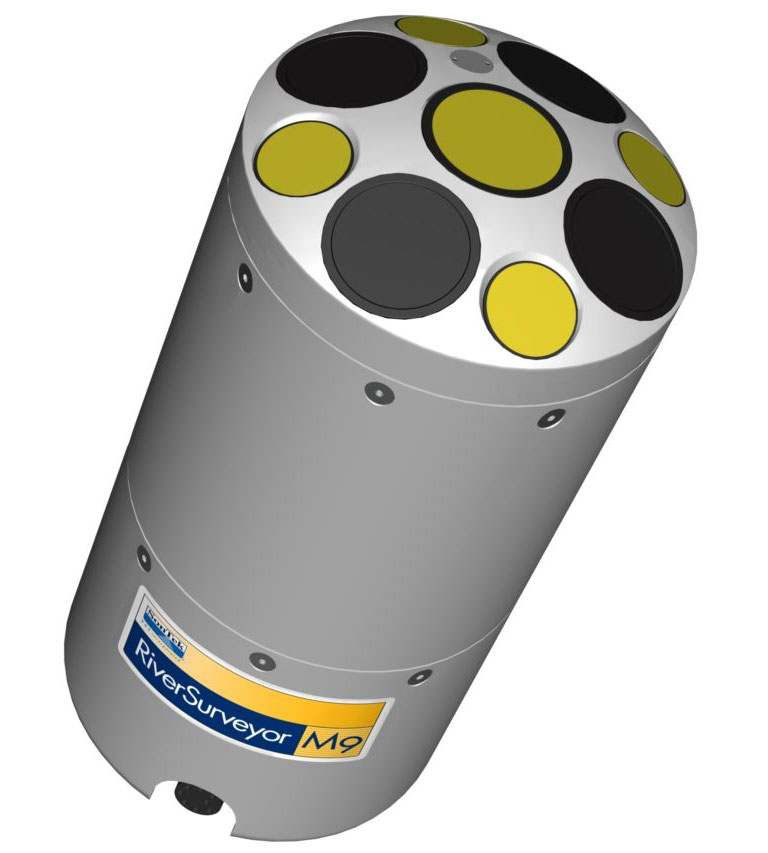

SonTek RiverSurveyor M9

Perfilador de efecto Doppler, para medición de la velocidad del agua, cálculo de la descarga y batimetría en canales y rios.

Medidor de flujo, equipo de medición tipo PD (Perfilador acústico móvil basado en el efecto doppler, montado en plataforma de flotación)

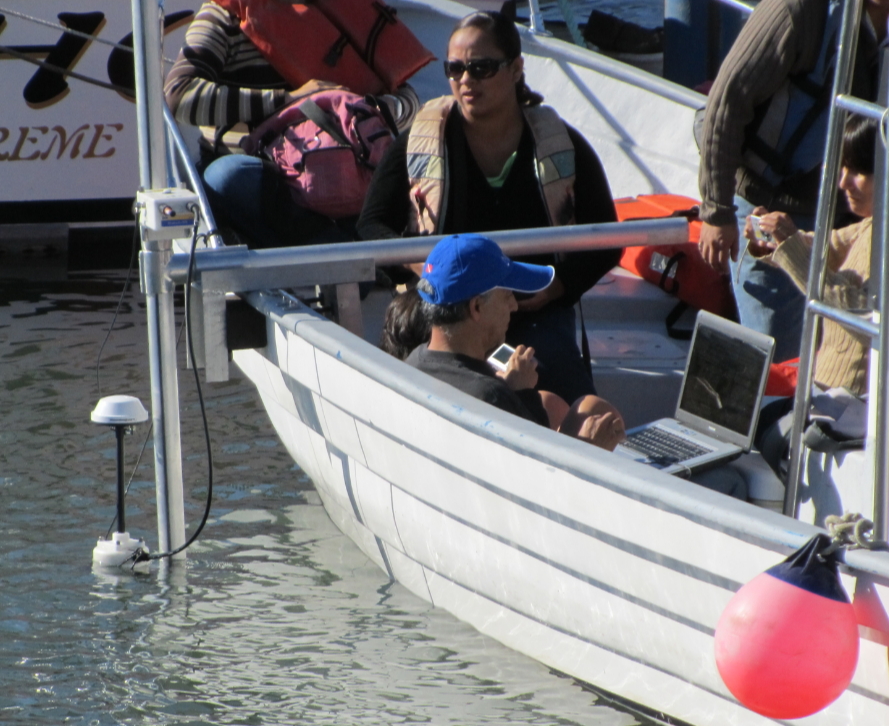

Perfilador acústico móvil basado en el efecto doppler, para operar desde plataforma de flotación y/o montado (lateral) sobre embarcación en movimiento, para medir el gasto en canal abierto, rios y/o afluentes.

El sistema básico incluye:

1. Cánister de Delrin de 5″ dia., a prueba de agua.
2. Cables con conectores de uso rudo para uso en agua (wet-pluggable).
3. Procesador inteligente para manejo de señales doppler con nueve transductores.
   1. Cuatro transductores de 3.0-MHz en configuración Janus a 25º
   2. Cuatro transductores de 1.0-MHz en configuración Janus a 25º
   3. Un transductor de 0.5 MHz, de haz vertical para batimetría.
4. Brújula y sensor de inclinación de 2 ejes.
5. Sensor de temperatura.
6. Tarjeta con memoria de 16 GB
7. Función de rastreo de fondo (Bottom-Tracking)
8. Función de procesamiento interno de datos para cálculo de la descarga.
9. Selección automática de modo de procesamiento para la obtención de datos con alta definición “SonTek SmartpulseHD”. El sistema operará en pulso coherente o incoherente (banda angosta o banda ancha) según las condiciones hidrológicas.
10. Cable de comunicación y corriente con convertidor AC/DC
11. Maleta para transporte, de uso rudo.
12. Software (RiverSurveyorLife) para obtención en tiempo real de datos y análisis del perfil de la velocidad, batimetría, cálculo de la descarga y cálculo de la incertidumbre, en operación modo dinámico, con interfase a datos de posición DGPS; DGPS/RTK e interfase a datos de CTD (CastAway) para corrección de la velocidad del sonido.

Características / Ventajas

• Frecuencias acústicas múltiples*

  Combina la más alta resolución con el mayor rango de profundidades.

• Haz acústico vertical*

  Para mediciones batimétricas de precisión, además de obtener una definición superior del contorno del canal, y extiende el rango de profundidad,

• Determinación automática del tamaño de la celda*

  Siempre usa la resolución óptima en función a la profundidad – no requiere ajustes del usuario.

• Esquema automático de pulsaciones y cambio de frecuencia “SmartPulseHD”**

  Ajusta automáticamente la frecuencia y modo de muestreo (ping) acorde a las condiciones. El usuario no necesita programar el equipo. Un algoritmo analiza profundidad, velocidad, turbulencia y determina el modo óptimo de operación entre pulso-coherente, banda ancha o pulso incoherente, obteniendo mediciones en alta definición en tamaño de celda de hasta 2cm.

• Un microprocesador calcula la descarga y archiva los datos*

  Los cálculos de la descarga se realizan dentro del  M9 (no en la computadora externa) – Eliminando la posibilidad de pérdida de datos por fallas en la comunicación.

• Incluye como equipo estándar brújula de 360°, con sensor de inclinación de 2 ejes.

  Compensa por desviaciones ocasionadas por el movimiento de la plataforma de flotación debida a las condiciones de la superficie.

• Control de la resonancia con rango de muestreo hasta 70 Hz

  Alto nivel de muestreo que garantiza un confiable y robusto registro de datos.

• Procesamiento de pulso-coherente

  Incrementa la resolución en aguas someras.

• Rastreo del fondo

  Alta precisión en el geoposicionamiento del instrumento y la medición sin requerir GPS.

• RTK-GPS (opcional)

  Alta precisión en el geoposicionamiento del instrumento y la medición, como alternativa al rastreo de fondo en situaciones de fondo movible, con vegetación excesiva o muy profundo y para batimetrías de precisión.

* Patente No. U.S. 8,125,849
**Patente en trámite

Software RiverSurveyor Life (Visualiza, Procesa y Analiza).

• Carga, visualiza y analiza simultáneamente múltiples colecciones de datos
• Recolecta datos y conecta/desconecta repetidamente. Fácil transferencia de datos entre el procesador y el interrogador portátil, durante la medición.
• Configuración automática de perfil. ¡Comienza a recolectar datos en segundos!
• Visualiza simultáneamente los resultados de múltiples datos. (Rastreo del fondo, GPS-GGA y GPS-VTG).
• Calidad estado/datos, estadísticas y despliegue gráfico por códigos de colores para una clara información en el campo.
• Interfaz personalizado, gráficas y tablas de datos tabulares.
• Reportes y exportación de datos a MATLAB®.
• RiverSurveyor Live para PC.
• RiverSurveyor Live para tablet.
• Reporte de carta batimétrica (cuando está equipado con DGPS + RTK)
