• FlowTracker-2

Especificaciones

  • Frecuencia:  10 MHz
  • Rango de velocidad:  +/- 0.001 a 4.0m/s
  • Resolución velocidad:  0.0001m/s
  • Exactitud velocidad:  +/- 1% del valor medido, +/-0.25cm
  • Posición de la celda de medición:  10cm del centro del transductor.
  • Profundidad mínima: 0.02m
  • Sensor de presión (opcional) Rango: 0  a  10m; Exactitud: ±0.1% de la escala total.
  • Memoria:  No volatil de 16 GB Para 10,000 mediciones de la descarga.
  • GPS: Interno con exactitud hasta 2.5m (para georeferencia del sitio)
  • Fuente de poder: 8 baterias tipo AA, suficiente para 25 horas de trabajo continuo.
  • Protocolo de comunicación:  RS-232, incluye cable con adaptador Micro USB, IP67
  • Temperatura de funcionamiento: -20 a 40 grados celsius.
  • Software  (WadeADV), para programación, captación de datos, cálculo de la descarga, cálculo de la incertidumbre. Compatible con formato Windows XP, 7, 8.1 y anteriores.
  • Exportación de datos y reportes a PC., de conformidad con ISO y USGS estándares. Registra hasta 20 variables documentadas con las notas del usuario, posición de medida y caudal; Variables hidráulicas como tirante, velocidad (x, y); descarga. Las variables pueden ser en sistema Inglés o métrico: nivel o tirante [m], velocidad [m/s], gasto.

SonTek FlowTracker2

Medidor de flujo por vadeo, de funcionamiento acústico “doppler”, Aforador portátil, Medidor de velocidad de efecto dópler

Medidor de la velocidad del agua, de funcionamiento acústico doppler, para determinar el cálculo de la descarga en arrollos, canales y rios.

Medidor de flujo, equipo de medición tipo VD, (Velocimetro acústico doppler,  2-D/3-D, para aplicación manual, puntual, con celda de medición a 10cm del transductor, con selección automática del rango de velocidad y sensor de presión (Opcional).

Con calculo de la incertidumbre de la descarga.- Despues de una medición, el instrumento reporta el factor de incertidumbre de conformidad con ISO y métodos estadísticos.

Con función de verificación de no bloqueo.- El instrumento en forma automática verifica la presencia de obstrucciones en la zona de muestreo que puedan afectar la medición. Esta función puede ser hecha bajo comando del usuario o en forma automática durante las mediciones.

Puede medir en aguas muy someras, requiere un mínimo de 2cm de profundidad.

Componenetes del Sistema:

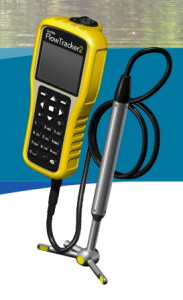

F.T.2
FlowTracker2 con sonda 2-D

  • La consola.- Contiene la electrónica, batería, tablero con pantalla LCD, puerto RS-232 con cable para conectarse a una computadora.
  • El cable (tres longitudes disponibles:  1.5m estandard,  3.5m y 8.0m (opcionales), es intercambiable.
  • La Sonda.- Es intercambiable y hay dos tipos, para mediciones en 2-D  y  3-D. Incluye un sensor de temperatura y los transductores acústicos.

FT-sonda

  • Transmisor acústico: Genera un pulso de sonido con la mayor energía concentrada en un haz de 6mm de diámetro.
  • Receptores acústicos: estan montados en los brazos de la cabeza central de la sonda. Son sensibles a un haz estrecho enfocado en un volúmen común localizado a 10cm. de la sonda. El FlowTracker usa dos o tres receptores para 2D o 3D.
  • Volúmen de prueba: Es la posición física del agua donde se mide la velocidad a que se desplaza.
  • Sensor de Temperatura: Se encuentra montado en la sonda. El dato de temperatura es un componente para los cálculos de la velocidad del sonido.
  • (Opcional) – Sensor de presión con función de compensación automática para los efectos de la presión dinámica.  Permite determinar automáticamente la profundidad del agua, sin necesidad de medirla en la varilla de vadeo.

Opciones y Configuraciones

1.- FT2.2  FlowTracker2 ADV-2D
2.- FT2.5 FlowTracker2 ADV-2D
3.- FT3.2 FlowTracker2 ADV-3D
4.- FT3.5 FlowTracker2 ADV-3D
5.- Accesorios y Opciones:

1.- FT2.2  FlowTracker2 ADV-2D

Medidor Bi-direccional (x, y).

FlowTracker2 ADV-2D, con cable de 1.5m. Incluye software, manual y caja para transporte.  Aplicación típica: para medir descarga en arrollos y cauces poco profundos.

2.- FT2.5 FlowTracker2 ADV-2D

Medidor Bi-direccional (x, y).

FlowTracker2 ADV-2D, con cable de 3.5m. Incluye software, manual y caja para transporte.  Aplicación típica: para medir descarga en arrollos y cauces medios, de hasta 1.5m de profundidad.

3.- FT3.2 FlowTracker2 ADV-3D

Medidor Tridireccional (x, y, z).

FlowTracker2 ADV-3D, con cable de 1.5m. Incluye software, manual y caja para transporte.  Aplicación típica: para medir dirección y velocidad del agua en campo y Laboratorio. También calcula la descarga.

4.- FT3.5 FlowTracker2 ADV-3D

Medidor Tridireccional (x, y, z).

FlowTracker2 ADV-3D, con cable de 3.5m. Incluye software, manual y caja para transporte.  Aplicación típica: para medir dirección y velocidad del agua en campo y Laboratorio. También calcula la descarga.

5.- Accesorios y Opciones:

sp1.1 Sensor de presión: Indicar esta opción al ordenar, puede ser incorporado en cualquiera de las dos configuraciones de probeta  2-D   y   3-D.

vv1.2 Varilla de vadeo deslizable de 1.2m. Incluye maleta de transporte.
FT.rod

vv2.4 Varilla de vadeo de 2.4m

vvg Varilla de vadeo tipo Gurley, seccionable (tramos de 0.5m)
