PERFILADOR CTD SBE-9
Enlaces externos
Especificaciones
Para el modelo SBE19plusV2. Los modelos SBE25plus y SBE9plus tienen variaciones mínimas. consultar al respecto.
Rango de la Medición
- Conductividad: 0 a 9 S/m
- Temperatura: -5 a +35°C
- Presion: 8 rangos: 20, 100, 350, 600, 1000, 2000, 3500, 7000m
Exactitud inicial
- Conductividad: ± 0.0005 S/m
- Temperatura: ± 0.005°C
- Presion: a) ±0.1% del rango total, con sensor tipo Strain-gauge
b) ±0.02% del rango total, con sensor de cuarzo
Estabilidad Típica
- Conductividad: 0.0003 S/m mensual
- Temperatura: 0.0002°C mensual
- Presion: a) ±0.1% anual, del rango total, con sensor tipo Strain-gauge
b) ±0.02% anual, del rango total, con sensor de cuarzo
Resolución
- Conductividad 0.00005 S/m
- Temperatura 0.0001°C
- Presion a) 0.002% del rango total, con sensor tipo Strain-gauge
b) 0.0025% del rango total, con sensor de cuarzo
Especificaciones complementarias:
- Velocidad de muestreo
Modelo SBE19plusV2: 4 Hz, con sensor de presión tipo strain-gauge y 2 Hz, con sensor de presion de cuarzo. - Memoria y registro de datos
64 MB no-volatil FLASH. Bytes/muestreo: 6 T/C; 5 Presion; 2 volt externo; 4 fecha y tiempo (Sensor RS-232 es dependiente)
- Fuente de poder y consumo
9 baterias alcalinas tipo “D”, para 60 horas de operación (perfilando) - Puerto opcional de corriente externa
9 - 28 VDC, consulte al fabricante - Corriente disponible para sensores auxiliares
Hasta 500mA a 10.5 - 11 VDC
Perfiladores CTD
Medidores del perfil de salinidad en la columna de agua., Sensores para medir Conductividad, Temperatura, Profundidad., Medidores de salinidad, temperatura, presión, oxígeno disuelto, fluorescencia, nutrientes y otros parámetros relativos al estudio de oceanos y cuerpos de agua.
La linea de instrumentos de Sea-Bird Scientific, pioneros en el diseño y fabricación de sensores para investigación oceanográfica, aglutina ahora a Sea-Bird Electronics, Wet-Labs y Satlantic cubriendo la medición de las principales variables fisico-químicas para la investigación y monitoreo del medio ambiente, oceanos y cuerpos de agua. El grúpo continúa enfocado al desarrollo en las áreas de ingenieria, metrologia, calibración, desarrollo de software, análisis científico y otras tecnologias, para hacer sus productos mas exactos, confiables y facil de usar.
Los Perfiladores de CTD miden durante el descenso y ascenso en la columna vertical de agua para obtener los datos del perfil o incorporados a vehículos autónomos y planeadores acuáticos.
Diseño robusto e hidrodinámico que garantiza mediciones confiables en multiples circunstancias.
El agua es bombeada y conducida con flujo constante por los diferentes puntos de medición, los diferenciales de tiempo en pasar por cada punto de medición es corregido por el software y en algunos modelos automáticamente para que las mediciones se realicen en la misma muestra de agua.
Características / Aplicaciones
Modelos*
- SBE 19plus V2 SeaCAT- Diseño integral, con puertos para hasta siete sensores auxiliares.
- Muestreo: 4 Hz
- Operación: autónoma (batería y memoria interna) y en tiempo real (conectado
por cable a consola de comando SBE 36).
- Profundidad: Tres versiones, 600, 7000 o 10,500m- Modelo SBE 25plus Sealogger
- Diseño modular, con 8 puertos análogos y 2 seriales para conectar sensores auxiliares y comunicación con otros equipos.
- Muestreo: 16 Hz
- Operación: autónoma (batería y memoria interna) y en tiempo real (conectado
por cable a consola de comando SBE 36).
- Profundidad: Dos versiones, 600 o 6,800m
- Modelo SBE 9plus
- - Diseño modular, con 8 puertos análogos y 2 seriales para conectar sensores auxiliares y comunicación con otros equipos.
- Muestreo: 24 Hz
- Operación: En tiempo real, conectado por cable a consola de comando SBE-11plus, conformando el sistema SBE-911plus
- Profundidad: Dos versiones, 6,800 o 10,500m
Modelo Argo CTD (SBE41/41CP) Module.- Perfilador autónomo diseñado para el programa Argo, con tres parámetros, conductividad, temperatura y profundidad, con protección antivegetativa para operación de larga duración.
Modelo SBE61 Deep Argo CTD.- Similar al SBE41, con profundidad de 7000m
Modelo SBE 49 FastCAT CTD.- Sensor integrado para ser incorporado a vehículos de operación remota o autónomos. Mustreo a 16 Hz
Aplicaciones*
- Monitoreo Biologico, Químico y Geológico
- Monitoreo en derrames de petroleo
- Sistemas de observación oceanográfica en tiempo real
- Estudio de estuarios y costas
- Estudios de lagos, embalses (agua dulce)
- Estudios en el oceano de invasión de algas, carbon, color, vida marina (arrecifes)
-Monitoreo en dragados, aguas de tormentas, turbidéz, visibilidad en el agua.
Opciones y Configuraciones
1.- SBE-19plusv2 | 2.- SBE-25plus | 3.- SBE-9Plus | 4.- SBE-911plus |

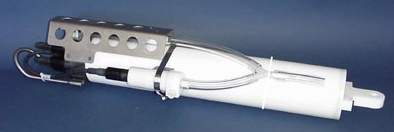

1.- SBE-19plusv2
 |
Sistema básico
Perfilador con sensores de Conductividad, temperatura y profundidad; Incluye bomba de agua SBE-5M.
a) Seleccione Profundidad: 600, 7000, o 10,500m
b) Seleccione tipo de sensor de presión (strain-gauge o cuarzo) y rango: 20,100,350,600,1000,2000,3500,7000,10,500m
c) Seleccione tipo de conectores: estandar (XSC/AG) o subacuáticos (wet-pluggable-MCBH)
d) Seleccione substitución de bomba de agua por alta capacidad, entre SBE-5P (600m) o SBE-5T(7000m), requerida si incorpora sensores adicionales

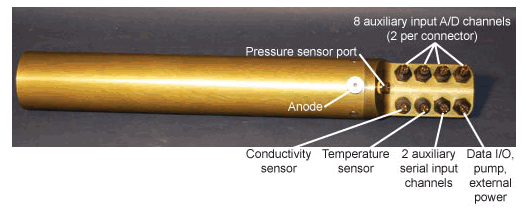

2.- SBE-25plus
 |
Sistema básico
Perfilador con sensores modulares de Conductividad (SBE-4C), temperatura (SBE-3B) y profundidad; Incluye bomba de agua SBE-5.
a) Seleccione Profundidad: 600, o 6,800m
b) Seleccione el rango del sensor de presión (strain-gauge) 20,100,350,600,1000,2000,3500,7000,10,500m
c) Seleccione tipo de conectores: estandar (XSC/AG) o subacuáticos (wet-pluggable-MCBH)
d) Seleccione la bomba de agua, entre SBE-5P (600m) o SBE-5T(7000m).

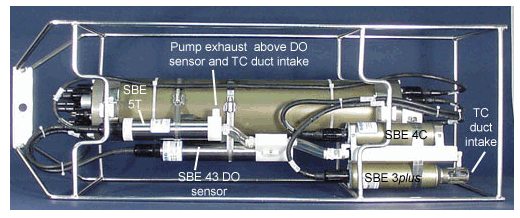

3.- SBE-9Plus
 |
Sistema básico
Perfilador con sensores modulares de conductividad y temperatura, bomba de agua SBE-5T; dos puertos para sensores modulares redundantes de conductividad y temperatura.
a) Seleccione Profundidad: 6800, o 10,500m
b) Seleccione el rango del sensor de presión (Digiquartz): 2000, 3000, 6000, 10,000, 15,000 psia equivalentes a: 1400, 2000, 4200, 6800, 10500m
c) Seleccione tipo de conectores: estandar (XSC/AG) o subacuáticos (wet-pluggable-MCBH)
d) Seleccione la forma de control de la bomba de agua, entre: 0- accionada automáticamente por variaciones en la conductividad. 1-manual, por el usuario. 2-accionada automáticamente al entrar en contacto con el agua.
e) Otros, consulte por tipo de conectores y electronicos requeridos cuando el sistema se incorpora a carruseles, control desde cubierta en tiempo real y otras plataformas.

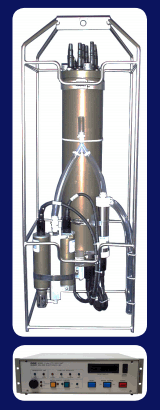

4.- SBE-911plus
 |  |
Sistema básico
Consiste del sistema integrado por el perfilador SBE-9plus con la consola de comando SBE-11, instalada en cubierta. Puede tambien incorporarse a carruseles muestreadores de agua y otras plataformas.
Accesorios
1.- Sensores de otros parámetros que pueden ser incorporados a los CTDs |
1.- Sensores de otros parámetros que pueden ser incorporados a los CTDs
o.1 Sensor para oxígeno disuelto (DO), SBE-43
Seleccione tipo de conector: Estandard o subacuático (wetpluggable)
Seleccione Profundidad: 600 o 7,000m
o.2 Sensor para pH, SBE-18
Seleccione tipo de conector: Estandar o subacuático (wetpluggable)
Profundidad: 1,200m.
o.3 Sensor para pH/ORP, SBE-27
Seleccione tipo de conector: Estandar o subacuático (wetpluggable)
Profundidad: 1,200m.
o.4 Sensor para clorofila (Fluorometro) WET Labs ECO-FLxxx Clorofila.
Seleccione tipo de conector: Edstandar o subacuático (wetpluggable)
Seleccione rango: 30, 60, 125 ug/l
Seleccione Profundidad: 600, 6000m
0.5 Sensor dual, clorofila y turbidéz WET Labs ECO-FLNxxx
Seleccione rango: (ug/l – NTU) 30-10, 50-25, 50-100, 75-200, 250-1000
Seleccione profundidad: 600, 6000m
o.6 Otros sensores disponible como SeaOwl UV-A para detectar hidrocarburos, transmisometros, altimetros, turbidimetros, PAR, Nitratos, Sedimentos.
Consulte su aplicación.
- – También hay disponibles jaulas de protección de acero inoxidable, jgo. de partes de repuesto, cables para PC, cables y montajes para incorporar otros sensores, baterias recargables, cargadores de baterias. Consulte proporcionando el modelo de su CTD, tipo de conector y # de serie.
