SonTek HydroSurveyor M9

Perfilador de efecto Doppler, para medición de la velocidad de las corrientes en la columna de agua y batimetría en lagos, lagunas costeras, rios, esteros.

El sistema básico incluye:

1. Cánister de Delrin de 5″ dia., a prueba de agua.
2. Cables con conectores de uso rudo para uso en agua (wet-pluggable).
3. Procesador inteligente para manejo de señales doppler con nueve transductores.
   1. Cuatro transductores de 3.0-MHz en configuración Janus a 25º
   2. Cuatro transductores de 1.0-MHz en configuración Janus a 25º
   3. Un transductor de 0.5 MHz, de haz vertical para batimetría.
4. Brújula y sensor de inclinación de 2 ejes.
5. Sensor de temperatura.
6. Tarjeta con memoria de 8 GB
7. Función de rastreo de fondo (Bottom-Tracking)
8. Selección automática de modo de procesamiento para la obtención de datos con alta definición “SonTek SmartpulseHD”. El sistema operará en pulso coherente o incoherente (banda angosta o banda ancha) según las condiciones hidrológicas.
9. Cable de comunicación y corriente con convertidor AC/DC
10. Maleta para transporte, de uso rudo.
11. Software para exploración hidrográfica. Obtención en tiempo real de datos y análisis del perfil de la velocidad, batimetría y geoposicionamiento.

Características / Ventajas

• Frecuencias acústicas múltiples*

  Combina la más alta resolución con el mayor rango de profundidades.

• Haz acústico vertical*

  Para mediciones batimétricas de precisión.

• Determinación automática del tamaño de la celda*

  Siempre usa la resolución óptima en función a la profundidad – no requiere ajustes del usuario.

• Esquema automático de pulsaciones y cambio de frecuencia “SmartPulseHD”**

  Ajusta automáticamente la frecuencia y modo de muestreo (ping) acorde a las condiciones. El usuario no necesita programar el equipo. Un algoritmo analiza profundidad, velocidad, turbulencia y determina el modo óptimo de operación entre pulso-coherente, banda ancha o pulso incoherente, obteniendo mediciones en alta definición en tamaño de celda de hasta 2cm.

• Incluye como equipo estándar brújula de 360°, con sensor de inclinación de 2 ejes.

  Compensa por desviaciones ocasionadas por el movimiento de la plataforma de flotación debida a las condiciones de la superficie.

• Control de la resonancia con rango de muestreo hasta 70 Hz

  Alto nivel de muestreo que garantiza un confiable y robusto registro de datos.

• Corrector integrado de la velocidad del sonido en el agua, SonTek CTD CastAway (opcional).

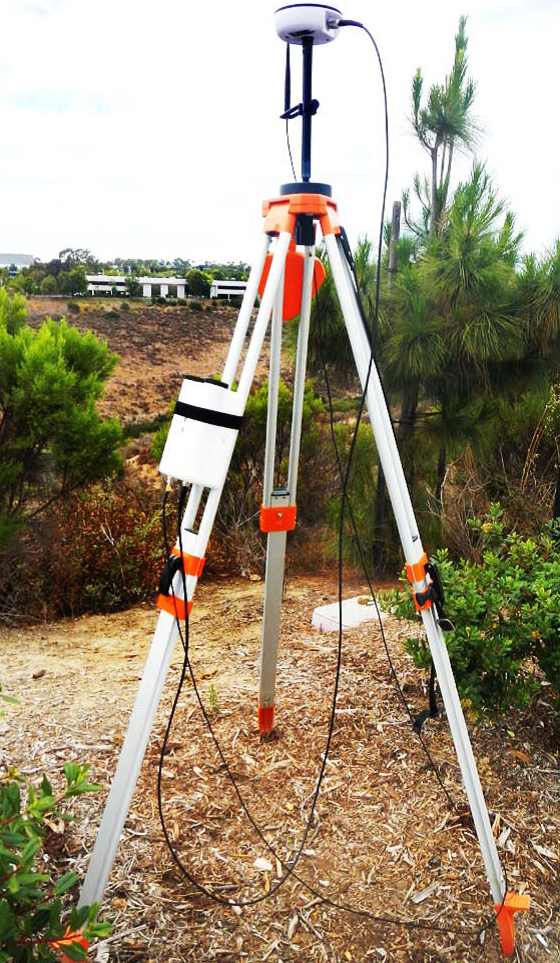

• RTK-GPS (opcional)

  Alta precisión en el geoposicionamiento del instrumento y la medición, como alternativa al rastreo de fondo y DGPS convencional.

* Patente No. U.S. 8,125,849
**Patente en trámite

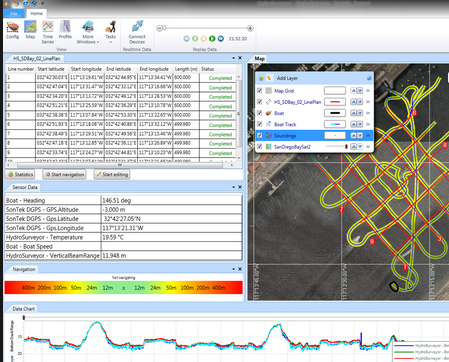

Software HydroSurveyor V1.40

• El software Hydro-Surveyor, consiste en una plataforma central de recolección y archivo de datos, para la creación de mapas batimétricos, usando puntos de referencia de cuandrantes previamente establecidos. Incluye, la integración del dato de correción de la velocidad del sonido (CTD – CastAway), interpolación de datos, seguimiento automático y archivo central.
• foto:
