Especificaciones

Medición de Velocidad

  • Rango: +/-    5  a  10 m/s  (según el modelo)
  • Resolución: 0.1 cm/s
  • Exactitud: +/-  0.3  a  1% de la velocidad medida. (según el modelo)

Fuente de poder

  • Alimentación: 12 – 50  VDC  (Según el modelo)
  • Consumo durante la operación: 0.5  a  10.0 W (Según el modelo)

Brújula y sensor de inclinación de 2 ejes.

  • Resolución: 0.1°
  • Exactitud – cabeceo: ±2°
  • Exactitud mov. lateral (pitch & roll): ±1°

ADCP

Perfilador de funcionamiento acústico doppler, Perfilador de corrientes

Perfilador de efecto Doppler, para medición de la velocidad y dirección (3D) de las corrientes, en la columna de agua.

ADCP  - Acoustic doppler current profiler -  Perfilador acústico basado en el efecto doppler, para operar desde plataforma de flotación,  anclado en el fondo marino, montado en una boya,  línea de anclaje o instalado lateralmente en un rio o canal abierto.

Características generales:

  1. Todos los ADCP tienen dos elementos principales, la electrónica, donde se genera y procesa las señales acústicas y la cabeza de transductores, donde se emite la señal acústica y se recibe el rebote (efecto doppler).  En muchos modelos estos dos componentes se encuentran en el mismo cuerpo, en otros estan separados y unidos por cable. Los materiales de los canisters son de aluminio,  plástico (delrin) o titanio, dependiendo de la aplicación y que tanta presión deba soportar. Las cabezas de transductores pueden tener dos o más,   según la aplicación y el modelo.
  2. Todos llevan sensores complementarios para determinar su orientación (brújula), posición (sensor de inclinación de 2 ejes), velocidad del sonido  en el agua (sensor de temperatura) y puerto(s) interfase para comunicación y corriente.
  3. Aplicaciones:
    • Gas y petróleo
    • Energía renovable
    • Bentos
    • Circulación de corrientes
    • Cálculo de la Descarga
    • Verificación-calibración de modelos Matemáticos
    • Control de navegación/tráfico
    • Estudio de zonas cercanas a la orilla
    • Estudio de zonas cercanas a la superficie
    • Corrientes en oceano abierto
    • Turbulencia
    • Perfiles de velocidades
    • Transporte de sedimento
    • Fuerza de la señal
    • La elevación de la marea
    • Datos de oleaje
    • Migración de plancton, Biomasa
  4. Configuraciónes:
    1. Anclado en el fondo.- Generalmente en aguas someras para estudios de Oceanografía costera,  energía renovable, apoyo a la navegación,  pesca y acuacultura, calibración de modelos matemáticos de simulación.
    2. Montado en boya o línea de anclaje (mooring line).- Para estudios de Oceanografía en aguas medias y profundas.
    3. Para perfilar desde embarcación en movimiento.- Instalado en el casco de buques Oceanográficos o lateralmente para estudios de corrientes y batimetría, también montado en plataformas de flotación y lanchitas de control remoto para determinar la descarga en rios y canales.
    4. Para instalación lateral en rios y canal abierto.- Para monitorear y contabilizar la descarga en rios y canales.
  5. Frecuencias y alcance: La frecuencia está relacionada directamente con el alcance y la resolución. A mayor frecuencia, mejor resolución pero menos alcance y viceversa. Dependiendo de la aplicación las frecuencias disponibles están en el rango de 2000 KHz para un alcance de hasta 5m y  30 KHz para un alcance de hasta 1000m.

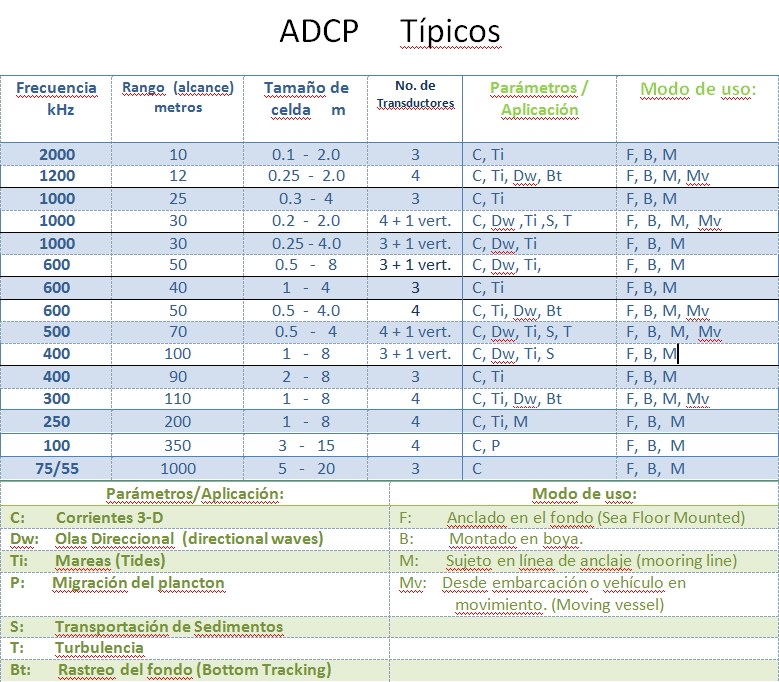

    ADCP Tipicos
  6. Versatilidad: Pueden ser configurados para anclajes autónomos por periodos de hasta 6 o más meses; para mediciones en tiempo real, comunicados a estaciones de telemetria via cable o acústica sub-acuática; instalados en ambarcaciones, boyas, vehículos autónomos. Los parámetros de muestreo son programables, tales como tamaño de la celda, número de celdas, ciclos de muestreo y pueden ser incorporados a líneas de anclaje con comunicación en modo inductivo (inductive modem), entre otros.
    • foto: adp-cells

Opciones y Configuraciones

1.- OPCIONES
2.- APLICACIONES ESPECIFICAS
3.- GUIA PARA SELECCIONAR EL ADCP

1.- OPCIONES

La siguiente es una lista de componentes que pueden ser incorporados al ADCP, para adecuar su funcionamiento en función a la(s) aplicación(es) requeridas.


a) Memoria interna, para anclaje autónomo (varias capacidades)
b) Sensor de presión,  tipo  strain gage, con exactitud 0.1%
(Rangos disponibles: 10, 30, 50, 200, 600, 1000, . . . metros)
c) Baterias de respaldo internas o externas para anclajes autónomos.
d) Incorporación de sensor para salinidad (CT Sea-Bird SBE37-SI  y otros)
e) Sensor de presión de alta resolución (exactitud 0.01) (RPT)
f) Sensor acústico para turbidéz LISST-ABS
g) Electrónica y software para olas, requiere sensor de presión.
h) Interfases Digital y análogas y cables de comunicación y corriente.
i) Función de rastreo de fondo (bottom tracking), para perfilar desde embarcación en movimiento
j) Conversion a RS422, para operar con cables mayores a 100m
k) Montajes para fondo marino, para instalación lateral en embarcaciónes, para lineas de anclaje (jaulas), para instalación lateral en rios y canales.
l) Vehiculos de control remoto y autonomos para realizar misiones programadas

2.- APLICACIONES ESPECIFICAS

Para medir la descarga en rios o canales

Perfilador de instalación lateral o en el fondo del canal o rio, para el monitoreo y cuantificación de la descarga

3.- GUIA PARA SELECCIONAR EL ADCP

a) Dónde se va a usar
b) Cómo se va a usar
c) Alcance requerido
d) Aplicación
